4.8 Система управления форсажным контуром

4.8.1 Назначение, состав и общая характеристика системы управления форсажным контуром

Система форсажного контура предназначена для подачи топлива в ФКС, розжига, дозирования и распределения топлива между коллекторами.

Управление системой осуществляется рычагом управления двигателем (РУД), гидравлическими командами от НР и ТДК, электрическими сигналами от БПР.

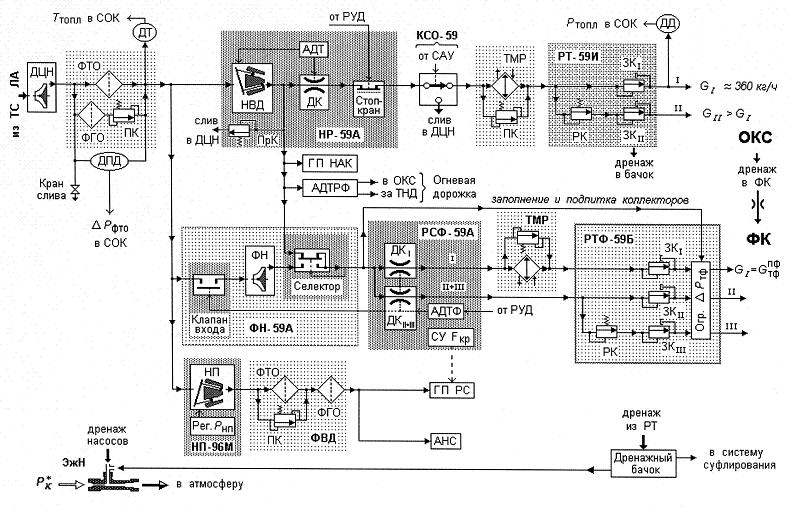

Рисунок 4.1 - Схема топливной системы РД-33

В систему входят:

• форсажный насос (ФН-59А);
• регулятор форсажа (входит в состав РСФ-59А);
• распределитель топлива (РТФ-59А);
• автомат дозировки топлива и розжига форсажа (АДТРФ-88);
• топливомасляный радиатор (изучен в главе 4).
