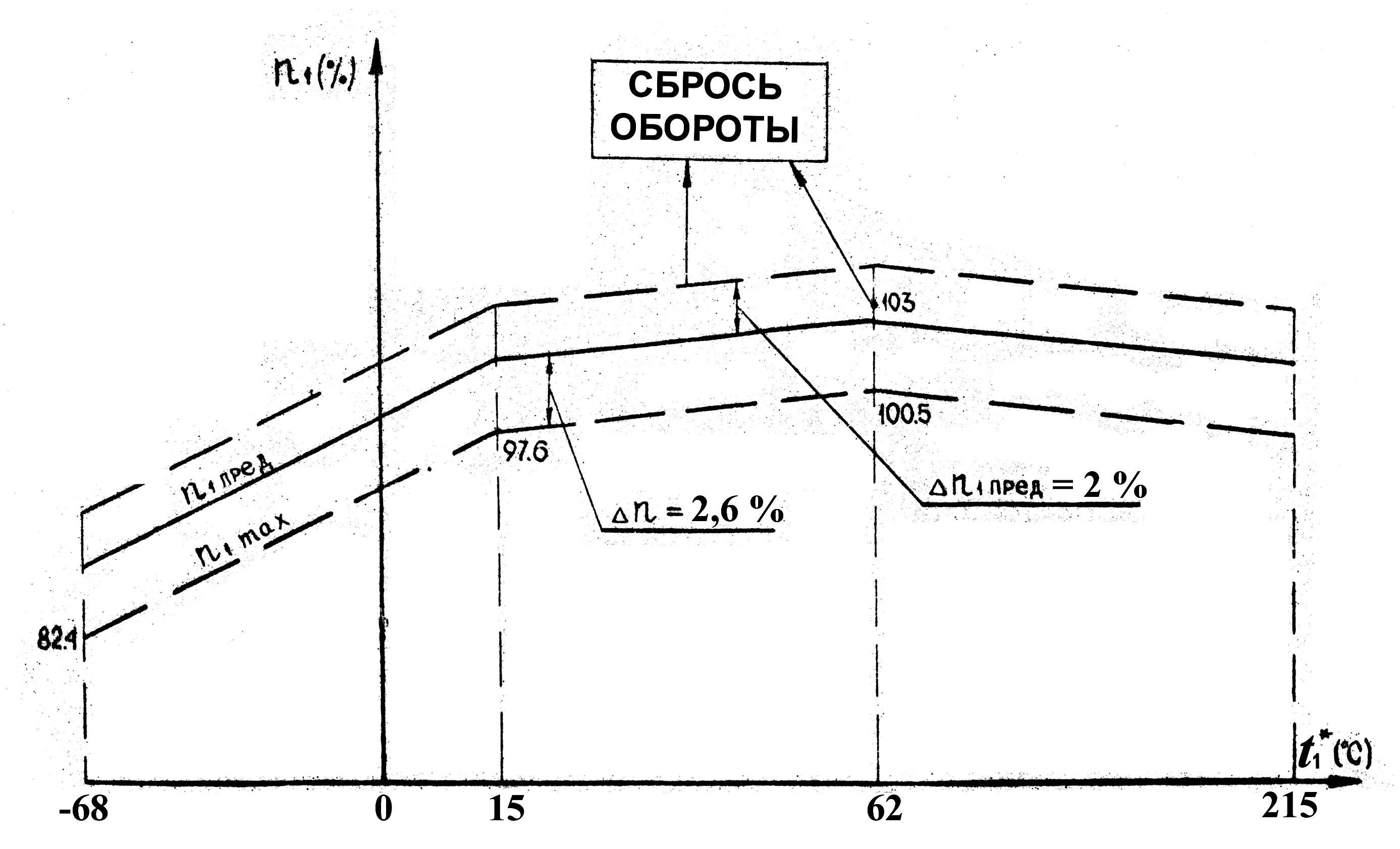

Рисунок 4.20 − Программа регулирования и ограничения оборотов n1 на режимах «М» и «Ф»
Канал вступает в работу на режимах «М» и «Ф». Для исключения раскрутки n1 (в случае отказа системы управления Fкр или при отказе ДАТ – 2,5А) вступает в работу ограничитель n1, поддерживающий программу n1огр=ƒ(t1*) = n1 м,ф + 2,6 % (рис. 4.20).
Поддержание заданного значения n1огр на всех трех участках обеспечивается воздействием ЭМК ИМ-1 агрегата НР-59А на подачу топлива в основную КС.
При превышении значения оборотов n1, заданного программой n1огр = ƒ(t1*), на величину Δn1 = 2 % БПР с задержкой 2 с выдает дискретный сигнал «n1 пред», и в УСТ системы «Экран» выдается сигнал «Обороты лев. (прав.) выше допустимых». В аварийное сигнальное табло выдается сигнал «Сбрось обороты лев. (прав.) двигателя» и выдается РИ «Обороты лев. (прав.) двигателя выше допустимых. Сбрось обороты лев. (прав.) двигателя».
Рисунок 4.20 − Программа регулирования и ограничения оборотов n1 на режимах «М» и «Ф»
