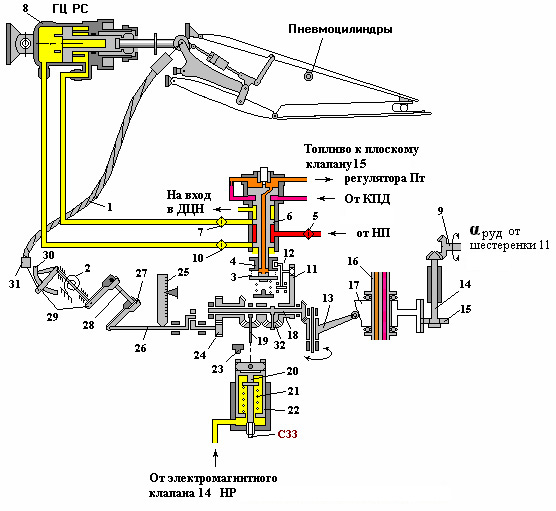

Рисунок 5.4.6 - Программный механизм регулятора сопла
1 - трос обратной связи PC; 2 - пружина натяжного устройства; 3 - пружина; 4 - ползушка; 5 - фильтр; 6 - золотник управления гидроци- линдрами PC; 7 - фильтр; 8 - гидроцилиндр управления PC; 9 - валик рычага гидрозамедлителя РСФ; 10 - фильтр; 11 - кулачок ошибки; 12 - рычаг; 13 - рычаг объемного кулачка; 14 - валик-шестерня; 15 - шестерня; 16 - шток преобразователя Т01; 17 - объёмный кулачок; 18 - валик дифференциала с шестерней; 19 - водило; 20 - упор; 21 - пружина; 22 - поршень перестройки программы PC; 23 - упор; 24 - шестерня с поводком; 25 - лимб обратной связи PC на РСФ; 26 - ось; 27 - рычаг обратной связи PC на РСФ; 28 - тяга обратной связи; 29 - рычаги натяжного устройства; 30 - лимб натяжного устройства обратной связи PC; 31 - тандер регулировки программы PC; 32 - дифференциал.
Программный механизм регулятора сопла ограничивает минимальную площадь критического сечения сопла в соответствии с положением РУД и величиной Т01
