5.4.2.2 Преобразователь Т₀₁

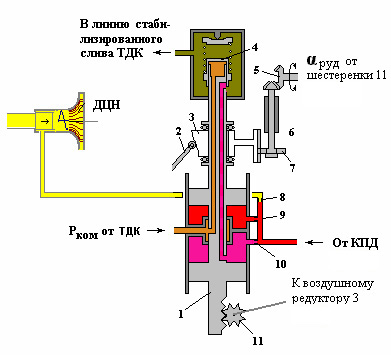

Рисунок 5.4.5 - Преобразователь Т₀₁

1 - шток преобразователя Т₀₁; 2 - рычаг объемного кулачка; 3 - объемный кулачок; 4 - ползушка преобразователя Т₀₁; 5 - валик рычага гидрозамедлителя РСФ; 6 - валик - шестерня; 7 - шестерня; 8, 9,10 - жиклеры; 11 - шестерня

Преобразователь Т₀₁ преобразует гидравлическую команду от Р_TНР в пропорциональное Т₀₁ перемещение элементов программного механизма регулятора сопла и регулятора расхода топлива РСФ.
