5.4.2.8 Механизм включения высотной раскрутки

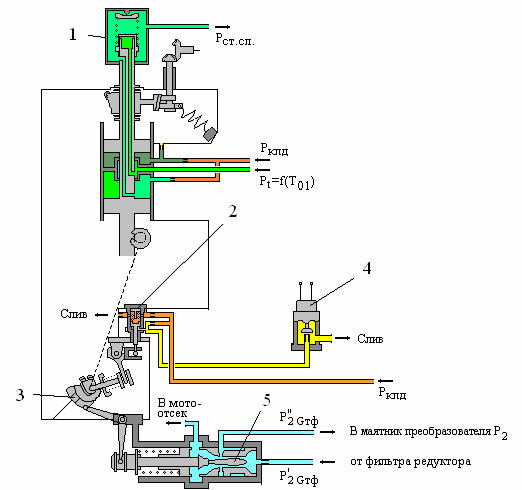

Рисунок 5.4.12 - Механизм включения «ВР» по элекртрическому сигналу от КРД

1 - Преобразователь Т01; 2 - Корректор расхода топлива на режиме “ВР”; 3 - Программный кулачок коррекции Р2 поТ01; 4 - Электромагнитный клапан корректора расхода топлива на режиме “ВР”; 5 - Воздушный редуктор подачи форсажного топлива по Т01.

Механизм включения «ВР» по электрическому сигналу от КРД предназначен для перестройки регулятора форсажа на уменьшение расхода топлива в ФК.
