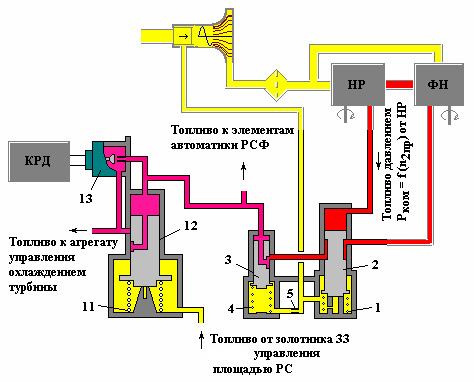

Рисунок 5.4.9 - Клапан постоянного давления, золотник блокировки и узел управления охлаждением турбины
1 - пружина; 2 - золотник блокировки по n2пр включения питания автоматики РСФ; 3 - золотник клапана постоянного давления; 4 - пружина; 5 - демпфер; 11 - пружина; 12 - золотник включения охлаждения; 13 - электромагнитный клапан включения охлаждения.
Клапан 3 постоянного давления (КПД) питает автоматику РСФ топливом с постоянным давлением.
Узел 12, 13 управления охлаждением турбины выдает гидравлическую команду в агрегат управления охлаждением по положению РУД и по электрической команде от КРД.
Золотник 2 блокировки отсекает подачу топлива в автоматику РСФ от качающего узла HP на режимах запуска.
