5.4.2.4 Исполнительные механизмы регулятора π_Т и клапан прикрытия РС

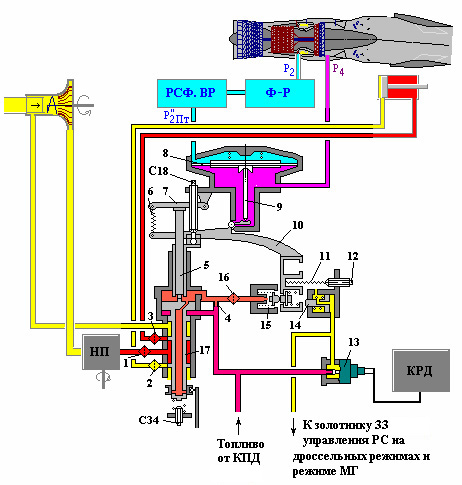

Рисунок 2 - Исполнительные механизмы регулятора π_Т и клапан прикрытия РС

С18 - Регулировочный винт хода золотника на открытие РС; С34 – регулировочный винт хода золотника на закрытие РС; 1, 2, 3 – фильтры; 4 - жиклер; 5 - шток; 6 - пружина обратной связи; 7 - рычаг; 8 - мембрана регулятора πт; 9 – опорная игла мембраны механизма πт; 10 - рычаг регулятора πт; 11 - пружина; 12 - винт регулировочный; 13 - электромагнитный клапан прикрытия PC; 14 - поршень выключения регулятора πт; 15 - плоский клапан регулятора πт; 16 - фильтр; 17 - золотник управления гидроцилиндрами PC.

Механизмы регулятора π_Т выполняют:

• перестройку регулятора по команде РУД при переходе от максимального и форсированных режимов на дроссельные и обратно;
• изменение настройки регулятора π_Т по команде электромагнитного клапана минимального форсажа.

Управляющий золотник регулятора π_Т:

• дозирует расход топлива высокого давления от НП к гидроцилиндрам для регулирования положения створок критического сечения сопла;
• ограничивает максимальный расход на перемещение гидроцилиндров сопла регулировкой максимального хода золотника на открытие (винт С18) и на закрытие (винт С34).
