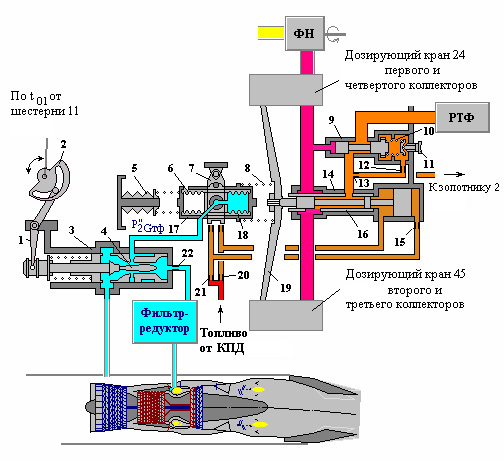

Рисунок 5.4.8 - Дозирующее устройство пускового (пятого) топливного коллектора ФК, преобразователь Р2 с корректором поТ01
1 - рычаг; 2 - кулачок коррекции расхода топлива в ФК по Т01; 3 - воздушный редуктор; 4 - игла; 5 - термокомпенсатор; 6 - вакуумированный сильфон; 7 - маятниковый клапан; 8 - пружина обратной связи; 9 - кран перепада пятого коллектора; 10 - пружина; 11 - винт регулировки расхода топлива через пятый коллектор; 12, 13 - жиклеры; 14 - дозирующий кран пятого коллектора; 15 - демпфер; 16 - втулка; 17 – корпус сильфонов; 18 - сильфон; 19 - коромысло; 20, 21, 22 - жиклеры;
Дозирующее устройство 14 пускового коллектора регулирует подачу топлива в пятый коллектор ФК.
Преобразователь Р2 с корректором 2 по Т01 преобразует величины Р2 и Т01 в пропорциональные им перемещения элементов дозирующих устройств коллекторов ФК.
