Регулятор НА КВД (рис. 5.3.10) устанавливает поворотные направляющие аппараты КВД по программе регулирования в зависимости от n2ПР.

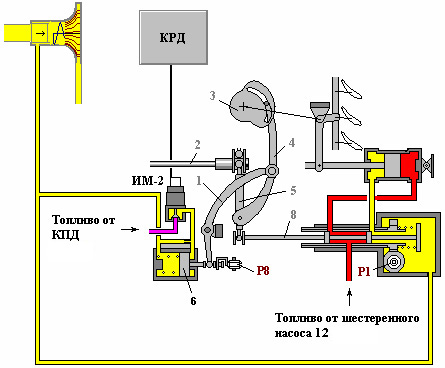

Рисунок 5.3.10 - Регулятор НА КВД
P1 - винт регулировки смещения программы НА КВД; 1 - рычаг; 2 - сервопоршень формирователя команды по n2пр; 3 - кулачок обратной связи НА КВД; 4 - рычаг; 5 - рычаг; 6 - сервопоршень механизма перестройки программы НА КВД; 8 - золотник управления гидроцилиндрами НА КВД;
При увеличении n2 золотник 8 перемешается влево, и топливо высокого давления от качающего узла поступает в бесштоковые полости гидроцилиндров НА КВД. Лопатки НА КВД поворачиваются на увеличение расхода воздуха через КВД. Через механическую обратную связь поворот лопаток НА КВД передается на кулачок 3. Программа α2 = f(n2ПР) регулирования НА КВД заложена в профиль кулачка 3, который через рычаги 4 и 5 устанавливает золотник 8 в равновесное положение. Коррекция программы при температуре t01 ≥ 90°С осуществляется формирователем команды по n2ПР.
При уменьшении n2ПР. золотник 8 перемешается вправо, а лопатки НА КВД поворачиваются на уменьшение расхода воздуха. При резком уменьшении частоты вращения (сбросе газа) вступает в работу механизм опережения, исключающий отставание поворота лопаток НА от изменения частоты вращения. Смещение программы α2 = f (n2ПР) по оси n2ПР производится регулировочным винтом Р1, который через червячную передачу поворачивает резьбовую втулку золотника 8, и перемещает ее в осевом направлении.
