Топливный коллектор ОКС (рис. 5.3.19) - двухкаскадный. Топливный коллектор с форсунками предназначен для подачи распыленного топлива в ОКС.

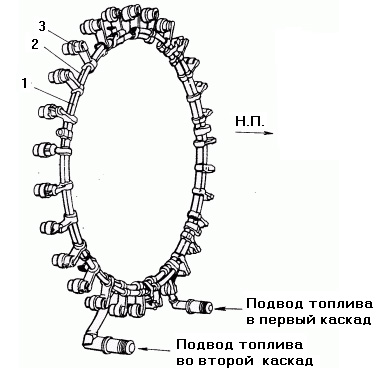

Рисунок 5.3.19 - Топливный коллектор ОКС
1 - первый каскад коллектора; 2 - второй каскад коллектора; 3 - форсунка (28 шт.)
Топливная форсунка (рис. 5.3.20) - двухкаскадная, двухсопловая.

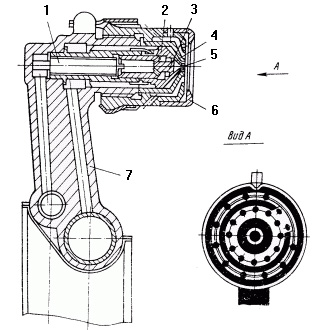

Рисунок 5.3.20 - Топливная форсунка
1 - фильтр; 2 - завихритель второго каскада; 3 - завихритель первого каскада; 4 - сопло второго каскада; 5 - сопло первого каскада; 6 - противонагарный колпачок; 7 – корпус
Коллектор установлен на корпусе ОКС.
