Формирователь команды по n2ПР (рис. 5.3.9) предназначен для выдачи команд на регуляторы ВНА КНД и НА КВД в виде перемещения штока, пропорционального n2ПР, в агрегат РСФ в виде давления топлива, пропорционального n2ПР.

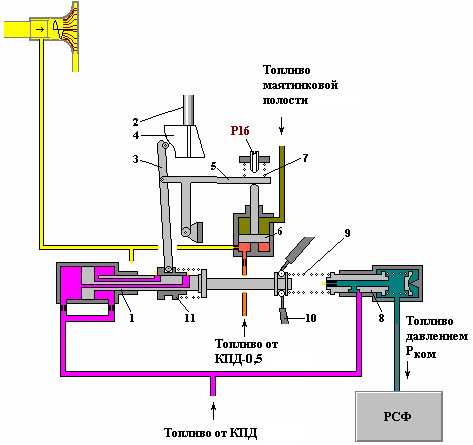

Рисунок 5.3.9 - Формирователь команды по n2ПР
Р16- винт регулировки механизма опережения поворота ВНА КНД и НА КВД. 1 - сервопоршень формирователя команды по п2пр; 2 - вал; 3 - рычаг; 4 - кулачок приведенной частоты вращения n2пр; 5 - рычаг; 6 - сервопоршень механизма опережения поворота ВНА КНД и НА КВД; 7 - пружина; 8 - золотник Рком; 9 - пружина; 10 - рычаг; 11 - ползушка.
Команда, пропорциональная приведенной частоте вращения РВД (n2ПР.), формируется кулачком 4. В осевом направлении кулачок перемещается пропорционально n2 под воздействием команд от рычага 9 датчика частоты вращения РВД, которые поступают на вал 2 кулачка 4. Поворот кулачка осуществляется пропорционально t01 по командам от сервопоршня термоусилителя. При изменении n2 или t01 кулачок 4 соответственно перемещается в осевом направлении или поворачивается вокруг оси, отклоняя рычаг 3, с которым связана ползушка 11. Ползушка изменяет проходные сечения отверстий слива в штоке сервопоршня 1. Сервопоршень смещается в новое равновесное положение, соответствующее определенной n2ПР. Сервопоршень 1 через пружину 9 воздействует на золотник 8, вырабатывающий командное давление Рком для РСФ. Превышение этого давления над сливным (ΔРком) пропорционально n2ПР. Для обеспечения заданных программ регулирования НА КВД кулачок 4 спрофилирован так, что при t01 > 90°С перемещение штока 1 соответствует большей, чем фактическая n2ПР - происходит изменение программы регулирования НА КВД.
