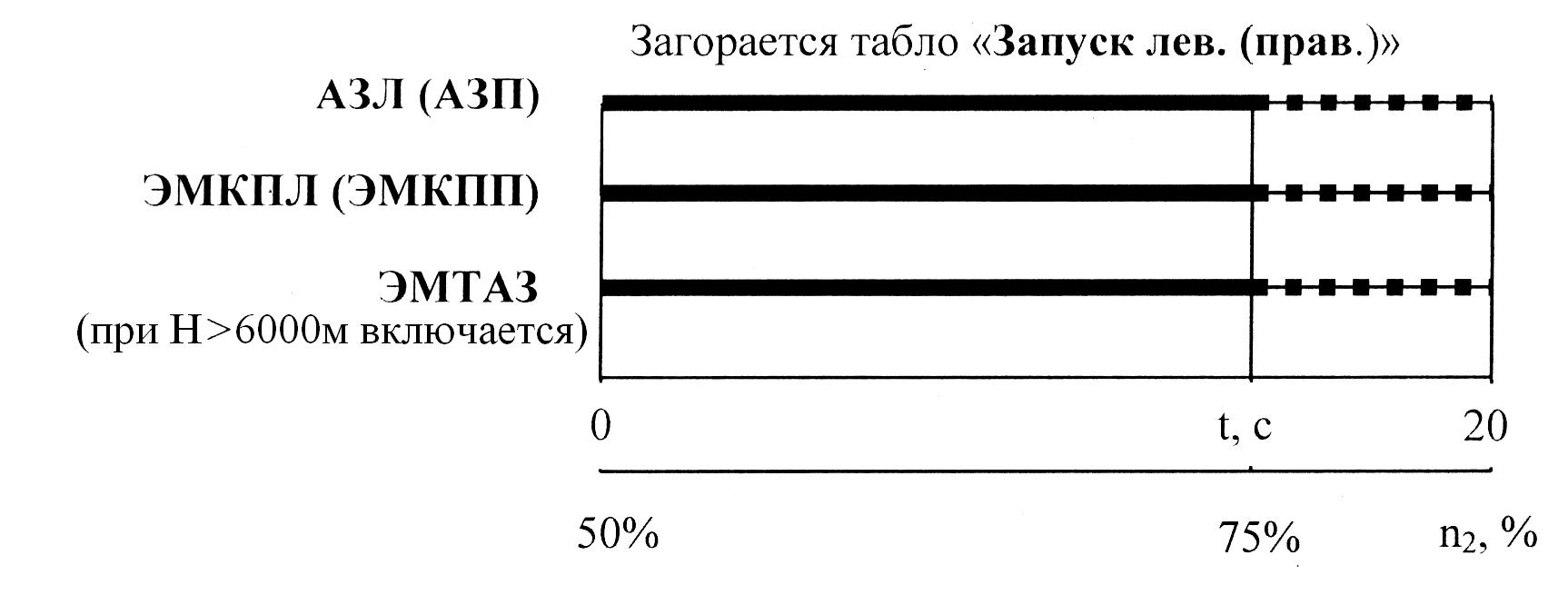

Рисунок 5.6 – Циклограмма запуска двигателя в воздухе
Полуавтоматический запуск правого (левого) двигателя в воздухе. Полуавтоматический запуск двигателя (рис. 5.6) осуществляется на режиме авторотации при n2 ≥ 12 %. Запуск двигателя производится перемещением РУД на 2-3 с в положение СТОП, а затем в любое положение выше упора малого газа, вплоть до максимала. При этом включается АЗП (АЗЛ) – загорается табло ЗАПУСК ПРАВ. (ЛЕВ.) – и электромагнитные клапаны кислородной подпитки (ЭМКП) правого или левого двигателя (ЭМКПП или ЭМКПЛ). При Н > 6000м дополнительно включается ЭМК-8 (ЭМТАЗ) агрегата НР-59А (происходит перенастройка ТАЗ в целях снижения расхода топлива).
При n2 = 75 % по сигналу БПК или на 20-й секунде по команде АПД происходит отключение АЗП (АЗЛ) и ЭМКПП (ЭМКПЛ) (отключение ЭМТАЗ правого двигателя происходит только при n2 = 75 % по сигналу БПК).
Ручной запуск двигателя производится установкой РУД в положение СТОП, включением выключателя ЗАПУСК В ВОЗДУХЕ: ЛЕВ. – ПРАВ. в положение ЛЕВ. (ПРАВ.) и переводом РУД в положение МГ. При этом включаются: АЗП (АЗЛ) и ЭМКПП (ЭМКПЛ), при Н>6 км включается ЭМТАЗ правого или левого двигателя.
Рисунок 5.6 – Циклограмма запуска двигателя в воздухе
Отключение АЗП (АЗЛ) и ЭМКПП (ЭМКПЛ) происходит после выхода двигателя на режим «МГ» выключателем ЗАПУСК В ВОЗДУХЕ, но не позже 100 с с момента включения. Ручной запуск применяют в случае несрабатывания автоматического или полуавтоматического запусков – не высвечиваются табло «ЗАПУСК ЛЕВ. (ПРАВ.)».
Автоматический запуск правого (левого) двигателя. Автоматический запуск правого (левого) двигателя осуществляется при падении n2 менее 50 % и положении РУД от МГ и выше; при этом по сигналу БПК включается АЗП (АЗЛ) и ЭМКПП (ЭМКПЛ).
Встречный запуск. Встречный запуск осуществляется при поступлении сигнала от блока БПР с автоматическим выходом на исходный режим работы после помпажа двигателя. При этом включаются: АЗП (АЗЛ), ЭМКПП (ЭМКПЛ), при Н>6 км ЭМАЗ правого (ЭМАЗ левого) двигателя.
Отключение АЗП (АЗЛ) и ЭМКПП (ЭМКПЛ) происходит по сигналу от БПР, но не ранее, чем через 8 с.
