7.2. Принцип работы системы при запуске двигателя на земле

Перед запуском установить 3-х позиционный переключатель в положение ЗАПУСК.

При РУД двигателя на МГ нажать кнопку ЗАПУСК ЛЕВ(ПРАВ) (рис.7.4).

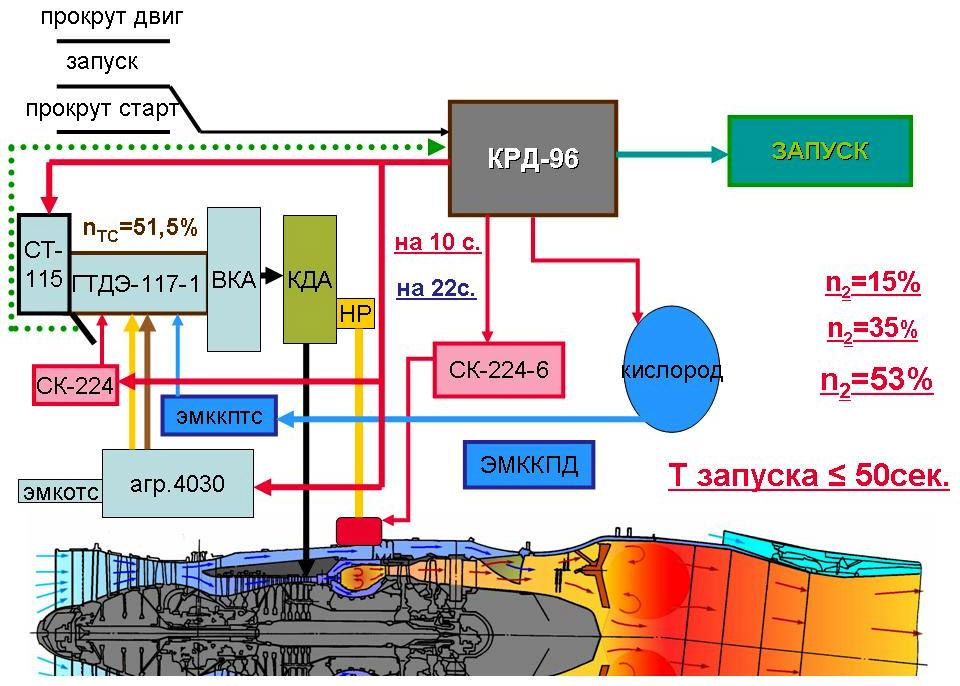

Рисунок 7.4 - Принцип работы системы при запуске двигателя на земле

При нажатии кнопки ЗАПУСК:

включается бустерный насос ЭЦН-45 (топливная система самолета);
открывается створка выхлопного патрубка ГТДЭ, которая замыкает контакты микровыключателя створки.

После замыкания контактов микровыключателя начинается цикл запуска по циклограмме КРД:

открывается клапан топлива ГТДЭ;
открывается электромагнитный клапан кислородной подпитки ГТДЭ;
включается агрегат зажигания ГТДЭ;
высвечивается индикация ЗАПУСК зеленого цвета в кабине.

Через 1 с включается электростартер ГТДЭ, и производится запуск ГТДЭ.

Через 4…5 с начинается раскрутка РВД, однако топливо в ОКС не подается, т.к. открыт клапан перепуска в РТ.

По достижении давления топлива ГТДЭ, равного 4 кгс/см² (но не позднее 10 секунд с момента начала цикла запуска) выключаются:

электростартер ГТДЭ;
агрегат зажигания ГТДЭ;
клапан кислородной подпитки ГТДЭ.

На 10 секунде включается агрегат зажигания ОКС двигателя и на свечах зажигания появляется электрический разряд.

При достижении n₂ = 15 % от КРД (или на 22 секунде от КРД) поступает команда (+ 27 В) на открытие электромагнитного клапана ЭМБТ броска топлива в РТ. Перепуск топлива через РТ прекращается. В первый каскад коллектора ОКС подается топливо с повышенным расходом от качающего узла HP, что повышает надежность воспламенения смеси ОКС.

Через 3 секунды после открытия клапана броска топлива команда с клапана броска топлива снимается, повышенный расход топлива прекращается. Канал перепуска топлива в РТ остается закрытым. Расход топлива ОКС дозируется автоматом запуска HP до n₂ ≈ 40 % и автоматом приемистости при дальнейшем росте n₂.

При достижении n₂ = 35 % по команде КРД выключается агрегат зажигания ОКС.

При достижении частоты вращения n₂ = 53 % или на 50 секунде по команде КРД отключается ГТДЭ и гаснет индикация ЗАПУСК.

Створка ГТДЭ закрывается через 10 секунд после окончания цикла запуска или нажатия кнопки СТОП ЛЕВ(ПРАВ), или по команде БДК.

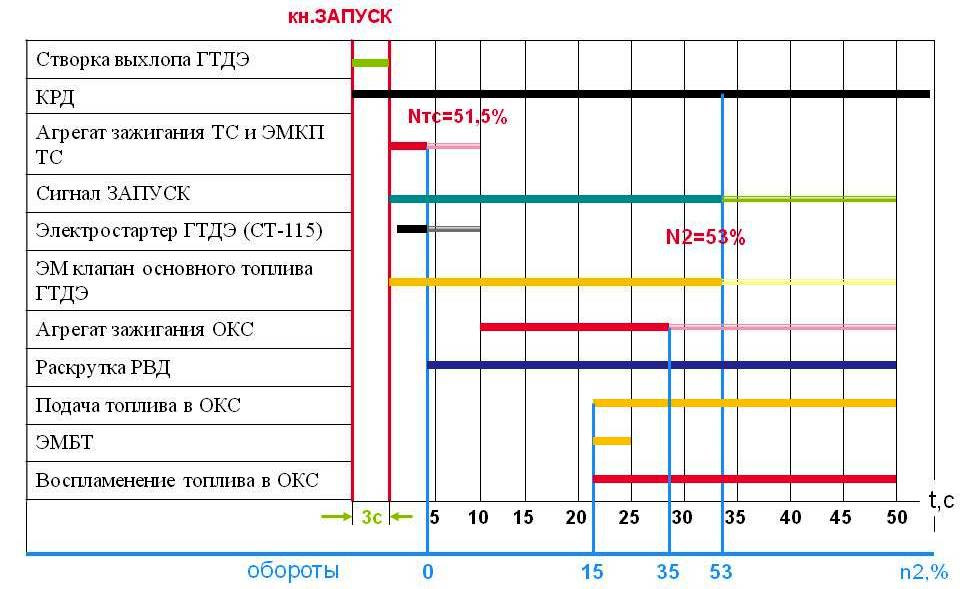

Весь процесс запуска двигателя можно отобразить с помощью циклограммы (рис. 7.5).

Рисунок 7.5 - Циклограмма запуска двигателя на земле.
